一、产品参数
型号：SN-TGD300-135-36D
光源：美国CREE 飞利浦3030 德国OSRAM LED
功率：30W、60W、72W
LED颜色：RGB，RGBW，R G B W Y
光束角：15°20°30°45°60°90°
驱动方式：350mA 600mA 恒流驱动；
防护等级：IP65
安全等级：DC24V III 类 AC220V I类
电源线：DC24V 2*1.0mm² 电缆线、AC220V 3*1.0mm² 电缆线
信号线：5*0.75 mm²公母接头线
控制方式：标准DMX512控制
环境温度：-25—45°

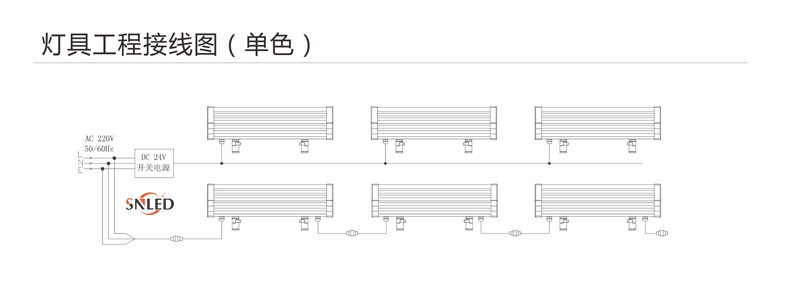

二、灯具工程接线图（单色）
1、灯具DC24V并接不超过6/5/4台，超过6/5/4台请加电源输入线；
2、灯具AC220V串接不超过30/20/10台，超过5台请加电源输入线。

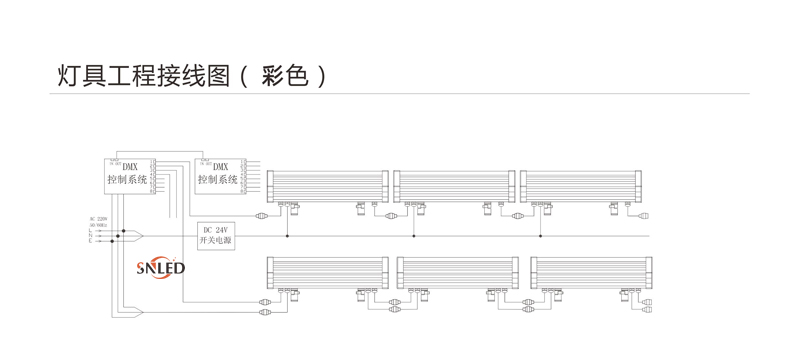

三、灯具工程接线图（彩色）
1、DMX512控制器之间级联采用超五类双绞线连接，不超过100米；
2、每台DMX512控制器 可控制不超过170台独立地址的灯；
3、每32条灯具需增加1台DMX512信号放大器；
4、信号布线大于100米时需增加一台信号信号放大器；
5、灯具DC24V并接不超过6/5/4台，超过6/5/4台请增加电源输入线；
6、灯具AC220V串接不超过30/20/10台，超过30/20/10台请增加电源输入线；
7、每条支路总功率不能大于开关电源总功率的80%；
8、电源输出总线不超过50米；中间供电左右分布。
你所购买SNLED产品，我们承诺为你提供厂家售后服务，如有质量或安装技术指导问题，请联系我们 400-
0750-567，我们为你提供售后服务。
